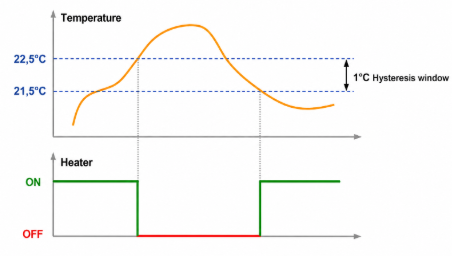

Hysteres i elektroniska kretsar hänvisar till ett tillstånd där systemutgången beror inte bara på nuvarande ingångsförhållanden utan också på tidigare drifttillstånd.Istället för att använda en enda omkopplingströskel, arbetar hysteretiska system vanligtvis med separata aktiverings- och avaktiveringspunkter.Skillnaden mellan dessa trösklar bildar ett hysteresfönster.
Inom praktisk elektronik skapar hysteres en minneseffekt.När en enhet väl ändrar tillstånd, vänder den inte omedelbart när ingångsförhållandena fluktuerar något i motsatt riktning.Detta beteende tillåter system att upprätthålla mer förutsägbar drift under föränderliga förhållanden.
Hysteres används ofta i:
• Komparatorkretsar
• Schmitt utlöser
• Kraftelektronik
• Magnetiska lagringssystem
• Industriella styrsystem

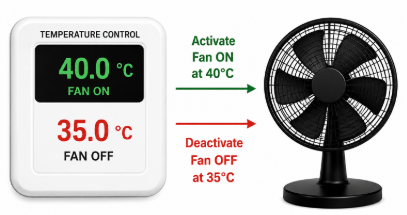

Figur 2. Temperaturstyrd fläkt med separata ON- och OFF-trösklar för stabil drift
Till exempel, kan en kylfläkt aktiveras kl 40°C men förbli aktiv tills temperaturen sjunker under 35°C.Använder olika PÅ och OFF trösklar förhindrar snabb cykling när driftförhållandena fluktuerar nära ett börvärde.
Utan hysteres kan system som arbetar nära tröskelnivåer reagera kontinuerligt på små signal v ariat joner.Detta beteende kan orsaka reläprat, falsk triggning, instabil drift och överdriven växlingsaktivitet.
På grund av dess förmåga att stödja stabilt beslutsfattande under fluktuerande förhållanden, förblir hysteres en viktig princip i modern elektronisk design

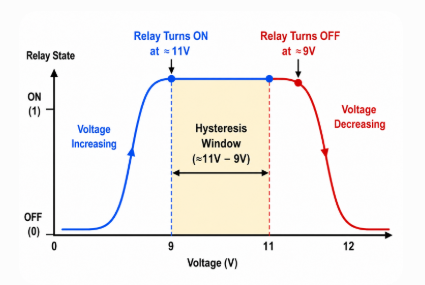

Figur 3. Reläkopplingsbeteende som visar separata ON- och OFF-trösklar med ett hysteresfönster
Ett av de enklaste exemplen på hysteres uppträder vid relädrift.
Föreställ dig a 12V relä ansluten till en variabel strömkälla.
Reläkopplingsbeteende
• Spänningen ökar gradvis från 0V
• Relä aktiveras vid cirka 11V
• Spänningen minskar långsamt
• Reläet förblir aktivt
• Reläet slår äntligen AV nära 9V
Skillnaden mellan aktiverings- och deaktiveringsspänning kallas hysteresfönster.
Reläet behåller tillfälligt sitt tidigare tillstånd istället för att omedelbart reagera på små spänningsförändringar.Samma princip förekommer i system som påverkas av elektriskt brus, spänningsrippel, elektromagnetisk interferens (EMI) och termiska fluktuationer.Dessa störningar kan introducera små v ariat-joner i signaler och driftsförhållanden, vilket gör stabilt tröskelbeteende svårare att upprätthålla utan hysteres.
Hysteres stabiliserar tröskelbeslut under fluktuerande förhållanden och minskar överdrivna växlingshändelser som kan förkorta komponenternas livslängd.Det är därför hysteres avsiktligt införlivas i många moderna elektroniska system.
Det avgörande kännetecknet för hysteres är minnesbeteende.Ett hysteretiskt system reagerar enligt både aktuella förhållanden och tidigare drifttillstånd.Som ett resultat följer ökande inmatning och minskande input olika svarsvägar.
Detta skapar karaktäristiken hysteresloop.
|
Funktion |
Prisoberoende |
Prisberoende |
|
Svar |
Mestadels oförändrad |
Varierar med hastigheten |
|
Känslighet |
Låg |
Hög |
|
Typiska applikationer |
Permanenta magneter |
Kraftelektronik |
|
Teknisk användning |
Magnetisk retention |
Dynamisk växlingsanalys |
• Magnetisk domänjustering
I magnetiska material kan mikroskopiska magnetiska domäner förbli delvis i linje även efter att det externa magnetfältet har avlägsnats.Denna kvarvarande inriktning skapar en minneseffekt som bidrar till magnetiskt hysteresbeteende.
• Laddningsfångning
I halvledarenheter kan instängda elektriska laddningar fördröja kopplingssvar och göra att enhetens beteende delvis beror på tidigare elektriska tillstånd.Denna effekt observeras vanligtvis i minnesteknologier och transistorbaserade system.
• Mekaniska och termiska effekter
Mekanisk rörelse och temperatur v ariat-joner kan introducera fördröjda svar mellan ingångs- och utgångsbeteende.Dessa effekter observeras ofta i reläer, sensorer och temperaturreglerade system där fysiska förändringar påverkar systemets prestanda.
• Positiv feedback
Många elektroniska kretsar genererar avsiktligt hysteres genom återkopplingsnätverk.Positiv feedback ändrar byteströsklar och hjälper till att skapa ett mer kontrollerat beteende.Detta tillvägagångssätt används ofta i komparatorer, Schmitt-triggers och operationsförstärkarkretsar för att förbättra signalstabiliteten under föränderliga förhållanden.

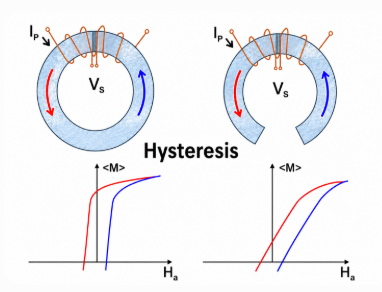

Figur 4. Magnetisk hysteresloop som visar olika magnetiseringsvägar under förändrade magnetfält
Magnetiska material är ett av de tydligaste exemplen på hysteresbeteende.Magnetisk hysteres uppstår när material behåller magnetisering efter att ett externt magnetfält har avlägsnats.
Ferromagnetiska material såsom järn, nickel, kobolt och kiselstål uppvisar naturligtvis denna effekt eftersom interna magnetiska domäner kan förbli delvis inriktade även efter att fältförhållandena ändras.
Hysteresloopen beskriver förhållandet mellan:
• Magnetisk fältstyrka (H)
• Magnetisk flödestäthet (B)
B = f(H)
Ökande och minskande magnetfält följer olika vägar, vilket skapar en sluten slinga som illustrerar magnetiskt minnes beteende.En bredare hystereslinga indikerar i allmänhet större energiförlust, ökad värmealstring och minskad total effektivitet.
Hystereskurvor undersöks noggrant under konstruktionen av transformatorer, motorer och kraftsystem eftersom alltför stora förluster kan skapa långvarig termisk stress.
I praktiska switch-mode strömförsörjningar föredras ofta ferritmaterial eftersom kiselstålförlusterna ökar avsevärt under högfrekvensdrift.

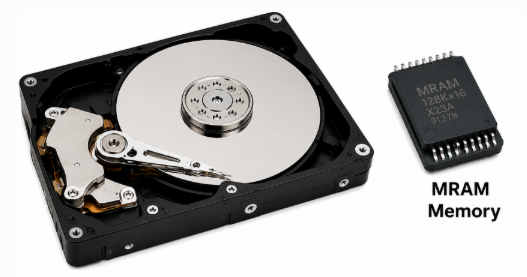

Figur 5. Magnetiska lagringsenheter som använder hysteres för datalagring
Hårddiskar och magnetiska minnestekniker är beroende av hysteres.Eftersom magnetiska material bibehåller magnetisering efter strömborttagning, förblir information lagrad utan kontinuerlig elektrisk ström.
Vanliga användningsområden sträcker sig från hårddiskar, magnetbandsystem och magnetoresistivt slumpmässigt minne (MRAM), som alla är beroende av magnetisk hysteres för datalagring och icke-flyktiga lagringsmöjligheter.
Val av kärnmaterial påverkar direkt hysteresförluster, effektivitet, värmegenerering och långsiktig prestanda i transformatorer och kopplingssystem.Olika material reagerar olika på magnetfält på grund av v ariat-joner i atomstruktur, koercitivitet, permeabilitet och magnetiska retentionsegenskaper.Dessa skillnader blir särskilt viktiga i transformatorer, induktorer, switchande strömförsörjningar, elmotorer och högfrekventa kraftsystem.
|
Material |
Frekvens |
Släkting
Kärnförlust |
Släkting
Kostnad |
Typiskt
Ansökningar |
|
Silikon stål |
50–60 Hz |
Måttlig |
Låg |
Verktygstransformatorer, motorer |
|
Ferrit |
kHz–MHz |
Låg |
Medium |
SMPS, RF-kretsar, EMI
undertryckande |
|
Amorf metall |
50–400 Hz |
Mycket låg |
Hög |
Energieffektiva transformatorer |
Alla material stöder magnetisk drift, men deras prestanda kan variera avsevärt under praktiska förhållanden.Materialvalet beror ofta på driftskrav snarare än teoretisk prestanda enbart.
Till exempel, nyttotransformatorer använder ofta kiselstål på grund av dess kostnadseffektivitet och sedan länge etablerade tillförlitlighet.Högfrekventa nätaggregat använder vanligtvis ferrit eftersom dess höga elektriska motstånd minskar virvelströmsförluster.Energieffektiva transformatorer använder alltmer amorfa material eftersom lägre förluster kan förbättra långsiktig prestanda.Att förstå dessa avvägningar hjälper till att balansera termiskt beteende, effektivitetsmål och driftskrav.
Magnetiska material delas i allmänhet in i mjuka och hårda kategorier baserat på hur lätt de blir magnetiserade och avmagnetiserade.
|
Egendom |
Mjuk
Magnetiska material |
Hårt
Magnetiska material |
|
Tvångskraft |
Låg |
Hög |
|
Förlust av hysteres |
Lägre |
Högre |
|
Huvudsaklig användning |
Transformatorer |
Permanenta magneter |
|
Datalagring |
Låg |
Hög |
Mjuka magnetiska material kan snabbt ändra magnetiska tillstånd med relativt låg energitillförsel.De är att föredra i transformatorer och induktorer där upprepad magnetisk cykling förekommer.
Hårda magnetiska material motstår avmagnetisering och behåller magnetiska egenskaper under längre perioder.Dessa material används ofta i permanentmagneter och magnetiska lagringssystem.
Att välja ett magnetiskt kärnmaterial innebär mer än att bara välja alternativet med den lägsta hysteresförlusten.Materialvalet beror också på praktiska överväganden som driftfrekvens, termiska förhållanden, effektivitetsmål, storleksbegränsningar, krafthanteringskrav och total kostnad.Dessa faktorer påverkar tillsammans prestanda, tillförlitlighet och lämplighet för specifika tillämpningar.
Till exempel, drar en högfrekvent omkopplingsströmförsörjning i allmänhet fördel av ferritkärnor på grund av lägre förluster under snabb omkoppling.Under tiden kan transformatorer som arbetar med standardnätfrekvenser fortsätta att använda kiselstål på grund av kostnadseffektivitet och bevisad tillförlitlighet.
Materialvalet påverkar direkt långsiktig effektivitet, termiskt beteende och övergripande systemprestanda.Genom att förstå dessa avvägningar kan du välja magnetiska material som bättre matchar applikationskraven.

Figur 6. SCR- och TRIAC-enheter som används i växling av applikationer
Tyristorer är halvledaromkopplingsenheter designade för högspännings- och högströmstillämpningar.Till skillnad från konventionella transistorer som reagerar kontinuerligt på styrsignaler, använder tyristorer en låsmekanism som gör att enheten förblir ledande efter aktivering.
Detta driftbeteende skapar en minneskarakteristik eftersom enhetens utdata delvis beror på dess tidigare tillstånd.När den väl utlösts fortsätter ledningen tills driftsförhållandena faller under specifika elektriska gränser.
Enheter som t.ex Silicon Controlled Rectifiers (SCR) och TRIAC förlita sig på att låsa och hålla nuvarande egenskaper.
Efter att ha tagit emot en grindpuls går enheten in i ett ledande tillstånd och fortsätter att fungera även när grindsignalen tas bort.Ledningen avbryts först efter att strömmen sjunker under tröskeln för hållström.
Eftersom aktivering och deaktivering sker under olika elektriska förhållanden, uppvisar tyristorer ett beteende liknande hysteres.
• Latching Current: Minsta ström som krävs omedelbart efter utlösning.
• Hållström: Minsta ström som behövs för att upprätthålla ledning.
• Gate Trigger Current: Ström krävs för att aktivera enheten.
• Blockeringsspänning: Maximal spänningskapacitet i AV-läge.
|
Ansökan |
Föreslog
Enhet |
Anledning |
|
Fläkthastighetsregulator |
BT136 TRIAC |
Dubbelriktad AC-omkoppling
förmåga |
|
Industriell motorstyrning |
TYN612 SCR |
Högre spänning och ström
hanteringsförmåga |
|
Utbildningskretsar |
TIC106 SCR |
Enkel lågeffektdrift och
tillgänglighet |
Urvalsprocessen beror ofta på hur enheten interagerar med driftsmiljön.
Till exempel, en hushållsfläkthastighetsregulator eller ljusdimmer använder vanligen BT136 TRIAC eftersom dess dubbelriktade omkopplingsförmåga förenklar AC-styrning.Eftersom växelström flyter i båda riktningarna kan en TRIAC leda under båda halvorna av AC-cykeln utan att kräva ytterligare kopplingskomponenter.Denna egenskap minskar kretsens komplexitet och gör implementeringen mer praktisk i kompakt hemelektronik.
Industriella motorstyrsystem kan istället gynna TYN612 SCR, som är designad för att hantera högre effektförhållanden och mer krävande driftsmiljöer.Tillämpningar som involverar större strömbelastningar och krav på effektreglering drar ofta nytta av starkare kopplingsförmåga och förbättrad robusthet.
För utbildningsprojekt och styrtillämpningar med låg effekt, TIC106 SCR förblir ett praktiskt alternativ på grund av dess enkla funktionsbeteende och tillgänglighet för experiment.Det används ofta i inledande kopplingskretsar där lätthet att förstå och implementera är viktigt.
Detta applikationsbaserade tillvägagångssätt visar att val av enhet inte bara beror på elektriska specifikationer utan också på systemkrav, driftsförhållanden och praktiska designöverväganden.

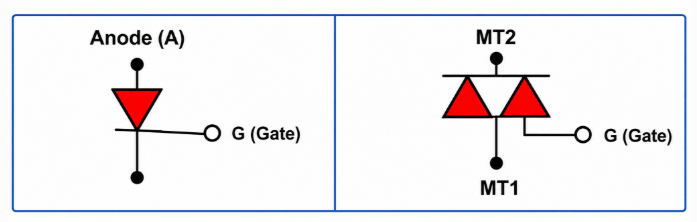

Figur 7. SCR- och TRIAC-symboler som visar olika kopplingsstrukturer
|
Funktion |
SCR |
TRIAC |
|
Aktuell riktning |
En riktning |
Två riktningar |
|
AC Switching |
Begränsad |
Utmärkt |
|
DC-applikationer |
Vanligt |
Mindre vanligt |
|
Power Control |
Hög |
Måttlig |
|
Typisk användning |
Industriella system |
Kommersiellt
elektroniska apparater |

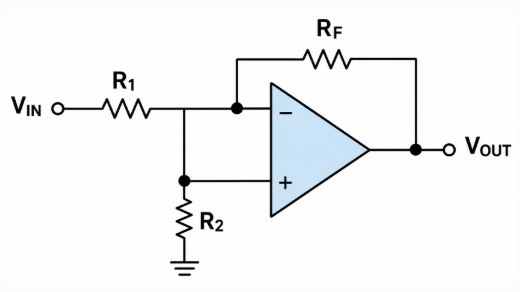

Figur 8. Komparatorkrets som använder positiv återkoppling för hysteres
Komparatorkretsar representerar en av de vanligaste praktiska tillämpningarna av hysteres inom elektronik.Deras syfte är att jämföra en insignal mot en referensspänning och generera en utsignal enligt jämförelseresultatet.
Verkliga system fungerar ofta i miljöer som innehåller elektriskt brus, rippel och signalfluktuationer.Under dessa förhållanden kan små v ariat-joner nära tröskelnivåer påverka utmatningskonsistensen.
Hysteres förbättrar tröskelbeteendet genom att skapa separata omkopplingsnivåer, vilket gör det möjligt för komparatorkretsar att fungera mer tillförlitligt under föränderliga signalförhållanden.
|
Parameter |
Utan
Hysteres |
Med
Hysteres |
|
Falsk utlösande |
Frekvent |
Minimal |
|
Växlingsstabilitet |
Dålig nära tröskel |
Stabil |
|
Stafettprat |
Vanligt |
Sällsynt |
|
Ljudkänslighet |
Hög |
Minskad |
|
Utdatatillförlitlighet |
Måttlig |
Förbättrad |
Jämförelsen visar varför hysteres vanligtvis används i sensorgränssnitt, inbyggda system och industriella styrtillämpningar.

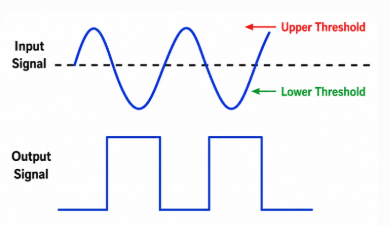

Figur 9. Schmitt Trigger Operation med övre och nedre tröskelvärden
Operationsförstärkare används ofta i avkänningssystem, signalbehandling och analoga styrkretsar på grund av deras känslighet och förstärkningsförmåga.När ingångssignaler varierar långsamt eller fungerar nära tröskelförhållanden, kan små fluktuationer påverka växlingskonsistensen och skapa instabilt utdatabeteende.
För att förbättra prestandan introducerar op-amp-kretsar ofta hysteres genom positiva återkopplingsnätverk.Detta tillvägagångssätt skapar separata aktiverings- och deaktiveringströsklar, vilket gör att växlingsbeteendet förblir mer kontrollerat under ändrade ingångsförhållanden.
Ett praktiskt exempel på hysteres dyker upp i smarta luftkonditioneringssystem.
Överväg ett system med en målrumstemperatur på 26°C.Utan ett hysteresfönster kan mindre temperaturfluktuationer runt börvärdet utlösa kompressordrift upprepade gånger.
Exempel på driftförhållanden inkluderar kylaktivering kl 28°C och avaktivering av kylning kl 24°C.
Detta 4°C separation skapar ett hysteresfönster som minskar onödig växlingsaktivitet och gör att systemet kan arbeta över ett bredare temperaturområde innan det ändrar tillstånd.
Jämförande systembeteende
|
Kontroll
Metod |
Kompressor
Cykler per timme |
Effekt |
|
Utan hysteres |
Hög |
Ökat kompressorslitage och
instabil drift |
|
Med 4°C hysteresfönster |
Lägre |
Förbättrad effektivitet och minskad
byte av aktivitet |
Värdena ovan representerar jämförande driftbeteende snarare än fasta mätningar eftersom kopplingsfrekvensen varierar beroende på rummets storlek, termiska förhållanden, isoleringskvalitet och miljöfaktorer.
Trots detta visar jämförelsen på en viktig designprincip.System med smala eller frånvarande hysteresintervall kan upprepade gånger växla nära tröskelförhållanden, vilket ökar den elektriska stressen och minskar komponenternas livslängd på lång sikt.Bredare driftfönster minskar i allmänhet cykelfrekvensen och förbättrar driftskonsistensen.
I praktiska system kan minskad växlingsaktivitet förbättra energieffektiviteten, minska termisk stress och stödja längre kompressorlivslängd.Liknande regleringsmetoder används ofta i miljösystem, industriell temperaturreglering och konsumentelektronik där stabilt tröskelbeteende är viktigt.
Det här exemplet visar hur hysteres påverkar inte bara kretsbeteende utan också verkliga systemprestanda och långsiktig tillförlitlighet.

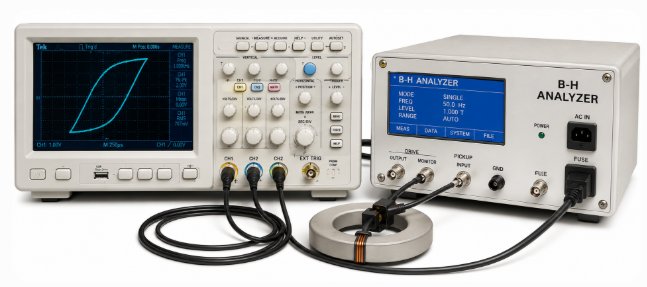

Figur 10. Oscilloskop och B-H-analysator för hysteresmätning
Att mäta hysteres hjälper till att utvärdera hur komponenter beter sig under föränderliga driftsförhållanden.Istället för att bara identifiera om hysteres existerar, avgör mätningar också hur starkt det påverkar bytesbeteende, effektivitet och långsiktig prestanda.
Olika verktyg används beroende på vilket system som analyseras:
• Oscilloskop - visualisera kopplingströsklar och signalbeteende i kretsar som komparatorer och Schmitt-triggers.
• B-H Curve Analyzers - utvärdera magnetiska material genom att mäta koercitivitet, retentionsförmåga och hysteresförluster.
• Magnetic Characterization Systems - studera magnetiskt beteende i forskning och lagringsteknologier.
• Automatiserade testsystem - förbättra repeterbarheten och storskalig komponenttestning.
Vanliga mått inkluderar:
• Koercitivitet - magnetisk fältstyrka som krävs för att avlägsna kvarvarande magnetisering
• Retentivitet - kvarvarande magnetisering efter fältborttagning
• Hysteresis Range - separation mellan kopplingströsklar
• Switching Thresholds - värden som utlöser tillståndsändringar
Mätresultat påverkar direkt materialval och systemdesign.Överdrivna hysteresförluster kan öka värmealstringen, medan dåligt valda trösklar kan minska driftskonsistensen.
Hysteres vs icke-hysteretiska system
|
Funktion |
Hysteres |
Icke-hysteretisk |
|
Buller
Immunitet |
Hög |
Låg |
|
Stabilitet |
Bättre |
Mindre stabil |
|
Byter
Frekvens |
Lägre |
Högre |
|
Känslighet |
Lägre |
Högre |
|
Falskt
Utlösande |
Minskad |
Vanligare |
|
Långsiktigt
Tillförlitlighet |
Bättre |
Minskad |
Denna jämförelse illustrerar varför hysteres avsiktligt introduceras i många praktiska system.
Flera faktorer påverkar hysteresbeteende, inklusive elektriskt brus, driftstemperatur, belastning v ariat-jon, omkopplingshastighet, termiska förhållanden och svarskrav.Den ideala designbalansen beror på den specifika applikationen och driftsmiljön.
Även om hysteres förbättrar systemets beteende, kan det också skapa designutmaningar när enheterna blir mindre och arbetar med högre hastigheter.
Aktuella utmaningar förknippade med hysteres inkluderar energiförluster i magnetiska system, värmegenerering, materialåldringseffekter, modelleringskomplexitet och ökade förluster vid höga driftsfrekvenser.Dessa begränsningar kan påverka övergripande effektivitet, tillförlitlighet och långsiktiga systemprestanda.
Pågående forskning fortsätter att utforska magnetiska material med låg förlust, AI-assisterade optimeringstekniker, spintroniska minnesteknologier, adaptiva hystereskontrollmetoder och avancerade halvledarsystem.Dessa utvecklingar syftar till att förbättra effektiviteten, minska förlusterna och stödja mer intelligent systembeteende.
Framtida elektroniska system kan i allt högre grad anta adaptiva hysterestekniker som automatiskt justerar driftbeteendet efter förändrade förhållanden.När enheterna fortsätter att avancera i hastighet och komplexitet, kommer effektiv hystereskontroll att förbli en viktig faktor vid design av elektroniska system.
Hysteres hjälper elektroniska system att fungera mer tillförlitligt genom att förbättra stabiliteten och minska oönskat växlingsbeteende.Det används ofta i magnetiska material, halvledarenheter, styrsystem och kraftelektronik där driftsförhållandena ständigt förändras.Även om det kan leda till energiförluster i vissa applikationer, kan korrekt hysteresdesign förbättra effektiviteten och den långsiktiga prestandan.Att förstå hysteres möjliggör bättre beslut i kretsdesign och systemoptimering.
